УРОК 11. Топографический план и топографическая карта (§11)

1. Масштаб топографического плана и карты

Задание №• 1

Впишите пропущенные слова в определение.
Масштабом аэрофотоснимка, плана или карты называют степень _ изображения местности по сравнению с _ размерами.

Ответ:

Масштабом аэрофотоснимка, плана или карты называют степень уменьшения изображения местности по сравнению с реальными размерами.

Задание №• 2

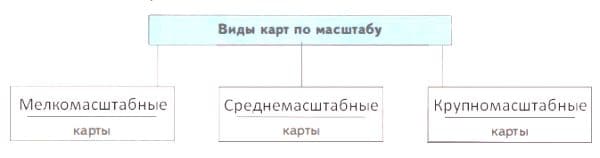

Заполните схему.

Ответ:

Задание №• 3

Сравните два изображения местности: фрагмент топографической карты (масштаб 1 : 30 000), на которой обозначен музей−заповедник "Поленово", и план Новгородского кремля (см. учебник), сделайте вывод о том, масштаб какого изображения крупнее.
Вывод. Масштаб фрагмента карты с изображением музея−заповедника "Поленово" _ крупный, чем план Новгородского кремля, так как сравнение их масштабов показывает, что значение 1 : 30 000 _ 1 : 10 000.
Заполните таблицу, записав масштабы плана и карты тремя способами.
Масштаб

План (карта)	численный	именованный	линейный
Топографическая карта
План

Ответ:

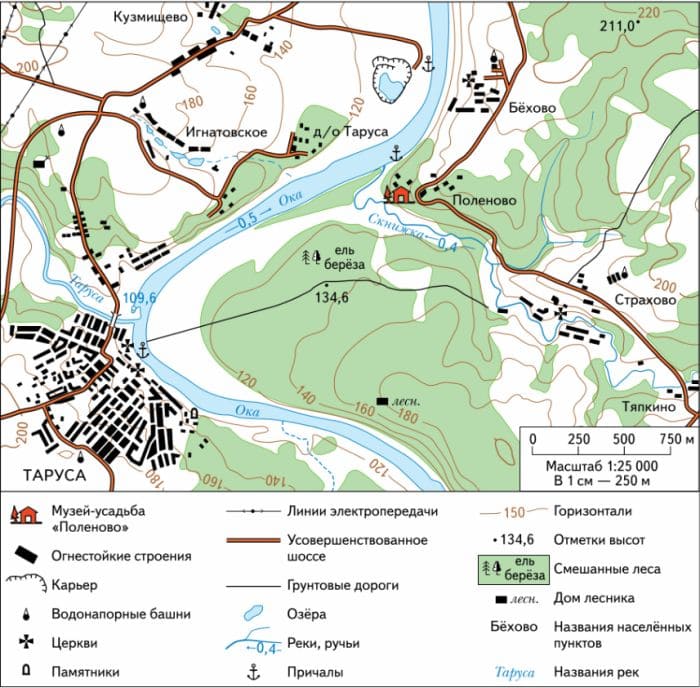

В учебнике масштаб карты с изображением музея−заповедника "Поленово" 1 : 25 000.

Топографическая карта

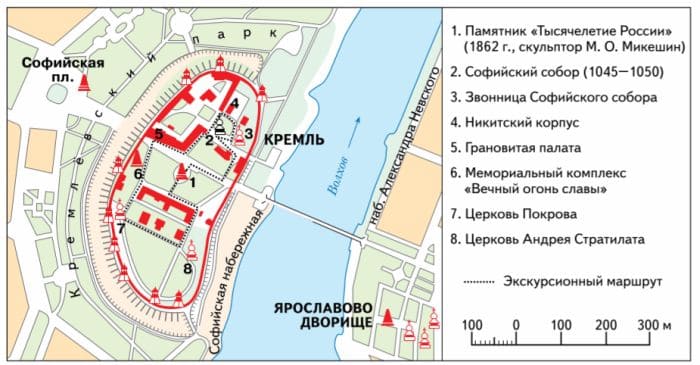

Рис. 51 План Новгородского кремля
Вывод. Масштаб фрагмента карты с изображением музея−заповедника "Поленово" менее крупный, чем план Новгородского кремля, так как сравнение их масштабов показывает, что значение 1 : 25 000 меньше 1 : 10 000.

Масштаб

План (карта)	численный	именованный	линейный
Топографическая карта	1 : 25 000	в 1 см − 250 м
План	1 : 10 000	в 1 см − 100 м

Задание №• 4

Впишите пропущенные слова.
Если бы план Новгородского кремля был составлен в масштабе 1 : 5000, то именованный масштаб был бы записан "В 1 см _ м", а длина моста через реку Волхов на плане равнялась бы _ см.

Ответ:

Если бы план Новгородского кремля был составлен в масштабе 1 : 5000, то именованный масштаб был бы записан "В 1 см 50 м", а длина моста через реку Волхов на плане равнялась бы 4 см.

Задание №• 5

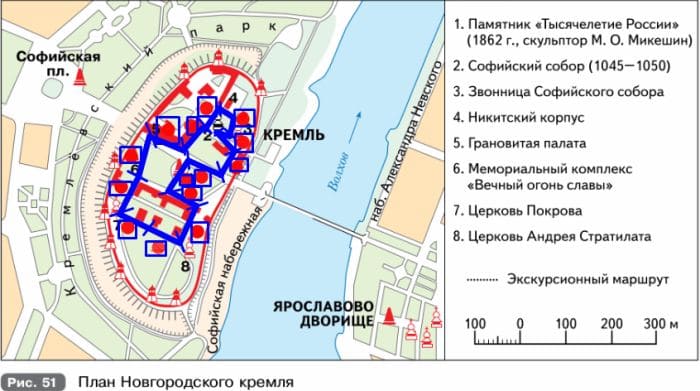

Измерьте протяжённость экскурсионного маршрута по Новгородскому кремлю. Протяжённость экскурсионного маршрута по Новгородскому кремлю _ м.

Ответ:

Протяжённость экскурсионного маршрута по Новгородскому кремлю 1400 м.

Вычисления:
Маршрут состоит из 14, примерно равных участков, длиной около 14 см. Масштаб карты такой, что в 1 см 100 м. следовательно, длина маршрута по Новгородскому кремлю составляет, примерно, 14 * 100 = 1400 м.

2. Условные знаки топографических планов и карт

Задание №• 1

В таблице нарисуйте условные знаки топографической карты в соответствии с на­званиями столбцов (используйте рисунок в учебнике).
Условные знаки топографической карты

масштабные	внемасштабные	пояснительные

Ответ:

Условные знаки топографической карты

масштабные	внемасштабные	пояснительные
Озёра	Заводы, фабрики	Отметки высот
Реки и ручьи	Овраги и промоины	Горизонтали, их подписи в метрах
Смешанные леса	Обрывы	Церкви
Болота	Выемки	Кварталы

Задание №• 2

На внемасштабных условных знаках обозначьте или укажите стрелкой главные точ­ки, которые указывают положение объектов на топографических картах и планах.
Внемасштабные условные знаки, главная точка которых располагается в геометрическом центре фигуры (окружности)

Географический объект	Условный знак	Географический объект	Условный знак
Кратер вулкана		Яма
Колодец		Курган

Внемасштабные условные знаки, главная точка которых располагается в середине основания фигуры

Географический объект	Условный знак	Географический объект	Условный знак
Фабричная труба		Камень
Памятник		Метеостанция

Внемасштабные условные знаки, главная точка которых располагается в вершине прямого угла у основания фигуры

Географический объект	Условный знак	Географический объект	Условный знак

Внемасштабные условные знаки, главная точка которых располагается в геометрическом центре нижней фигуры

Внемасштабные условные знаки, главная точка которых − ось фигуры

Школа географа-следопыта

Задание №•

Создайте игру "Топографическое домино".
Пример комплекта карточек "Топографического домино" приведён в учебнике. Если сделать несколько комплектов карточек, то игра поможет запомнить значитель­но больше условных знаков.

Ответ:
