УРОК 13. Изображение рельефа на топографических планах и картах (§13)
1. Абсолютная высота
Задание №• 1
Впишите пропущенные слова в определение.
Абсолютной высотой называют _ по вертикали какой−либо точки земной поверхности _ среднего уровня поверхности _.
Ответ:
Абсолютной высотой называют превышение по вертикали какой−либо точки земной поверхности относительно среднего уровня поверхности океана.
Задание №• 2

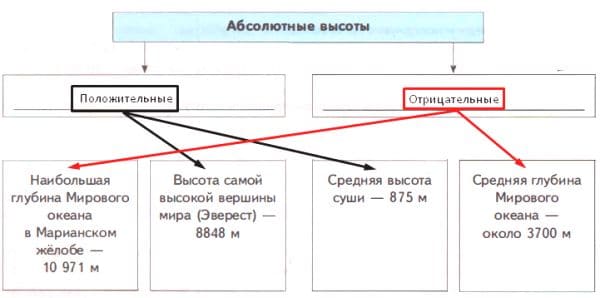

Дополните схему названиями значений абсолютных высот точек земной поверхности, лежащих выше и ниже среднего уровня Мирового океана. Стрелками соедините приведённые примеры с видами абсолютных высот.
Ответ:
Задание №• 3

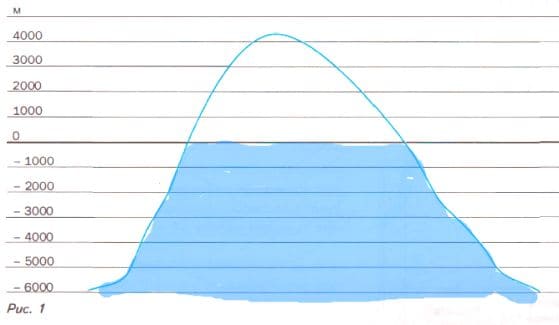

На рис. 1 (с. 33) синим цветом заштрихуйте область, находящуюся ниже уровня Мирового океана. Определите относительную и абсолютную высоту вулкана Мауна−Кеа (о. Гавайи).
Абсолютная высота вершины вулкана Мауна−Кеа _ м.
Относительная высота от основания до вершины вулкана _ м.
Ответ:
Абсолютная высота вершины вулкана Мауна−Кеа 4200 м.
Относительная высота от основания до вершины вулкана 10200 м.
2. Способы показа рельефа на топографических картах
Задание №•
По рисункам в учебнике сравните три способа изображения рельефа на картах, результаты занесите в таблицу. Сделайте вывод о преимуществах и недостатках каждого из способов изображения рельефа на картах.
Способы изображения рельефа
| Вопросы для сравнения | штриховой | светотеневой | способ горизонталей |
| Какова наглядность изображения неровностей земной поверхности? | |||
| Какова точность изображения рельефа местности? | |||
| Позволяет ли данный способ определять отметки высот, крутизну скатов, относительные высоты и другие характеристики? |
Вывод. Способы _ и _ дают только общее представление о рельефе местности. Чтобы передать математически точно плановое очертание и высоты рельефа, используют способ изображения рельефа _. Для повышения наглядности карты применяют
сочетание способа _ и _ .
Ответ:
Способы изображения рельефа
| Вопросы для сравнения | штриховой | светотеневой | способ горизонталей |
| Какова наглядность изображения неровностей земной поверхности? | плохая | плохая | хорошая |
| Какова точность изображения рельефа местности? | незаметно | более точное изображение | точное и подробное изображение |
| Позволяет ли данный способ определять отметки высот, крутизну скатов, относительные высоты и другие характеристики? | практически невозможно | практически невозможно | можно с точностью определить характеристики объектов |
Вывод. Способы штриховой и светотеневой дают только общее представление о рельефе местности. Чтобы передать математически точно плановое очертание и высоты рельефа, используют способ изображения рельефа горизонталей. Для повышения наглядности карты применяют
сочетание способа светотени и горизонталей.
3. Изображение рельефа изолиниями-горизонталями
Задание №• 1
На рис. 2 укажите вершину холма, подпишите горизонтали (основаниями цифр вниз по склону), нанесите берг штрихи.
Сделайте предположение о масштабе карты, на которой изображён холм: "Масштаб карты: в 1 см _ м".
Ответ:
Масштаб карты: в 1 см 500 м.
Задание №• 2

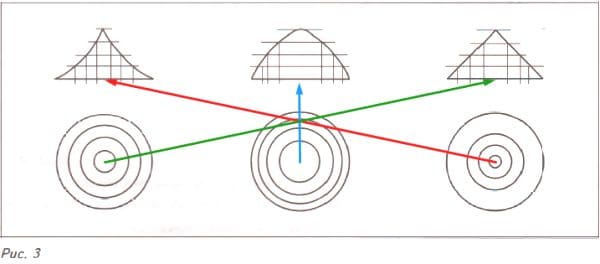

Задания по рис. 3, на котором изображены холмы разной формы и их планы.
а) Сравните крутизну склонов и густоту горизонталей на плане. Сделайте предположение: на крутизну склонов указывает _ горизонталей − чем круче склон, тем _ расстояние между горизонталями.
б) Поставьте в соответствие поперечный разрез холмов с различными склонами и их изображения горизонталями на карте. Обозначьте положение вершин холмов на планах.
Ответ:
а) Предположение: на крутизну склонов указывает количество горизонталей − чем круче склон, тем меньше расстояние между горизонталями.
б)
Задание №• 3

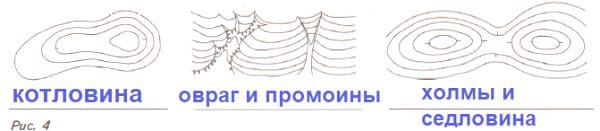

Подпишите названия основных форм рельефа, показанных на рис. 4 (котловина, овраг и промоины, холмы и седловина).
Ответ:
Задание №• 4

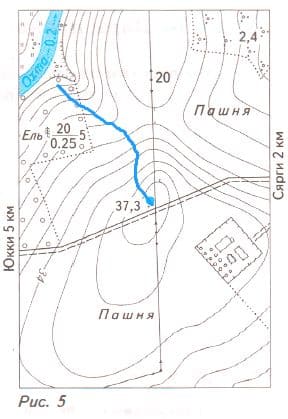

На плане (рис. 5) найдите и обозначьте путь движения капли дождевой воды, попавшей в точку, обозначенную знаком • (на северо−западе от вершины холма).
(Подсказка: при движении капля будет двигаться по наибольшему уклону и по кратчайшему расстоянию между соседними горизонталями.)
Ответ:
При движении капля будет двигаться по наибольшему уклону и по кратчайшему расстоянию между соседними горизонталями.
Школа географа-следопыта
Задание №•

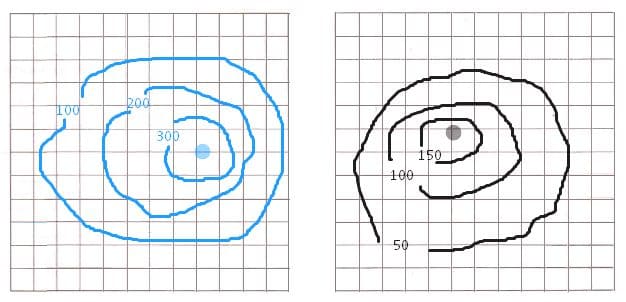

Нарисуйте, как выглядят сверху модели холмов с горизонталями (см. учебник).
Подпишите горизонтали.
Проанализируйте план острова Ушакова (см. учебник).
Абсолютная высота береговой линии − _ м.
Горизонтали проведены через _ м.
Наиболее крутые _ склоны.
Более пологие _ склоны.
Ответ:
Нарисуйте, как выглядят сверху модели холмов с горизонталями (см. учебник).

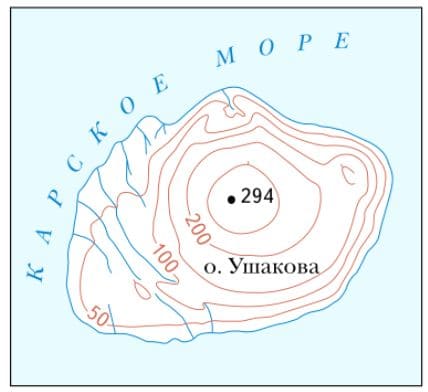

Рис. 60 План холма (остров Ушакова)
Проанализируйте план острова Ушакова (см. учебник).
Абсолютная высота береговой линии − 50 м.
Горизонтали проведены через 50 м.
Наиболее крутые северо−западные склоны.
Более пологие юго−западные склоны.
